TONEWHEEL
톤휠은 Drive shaft 또는 hub bearing 등과 같은 회전하는 물체에 장착되어 회전 속도를 감지하여 ABS의 바퀴의 회전속도를 전달하는 장치임.
톤휠이란?

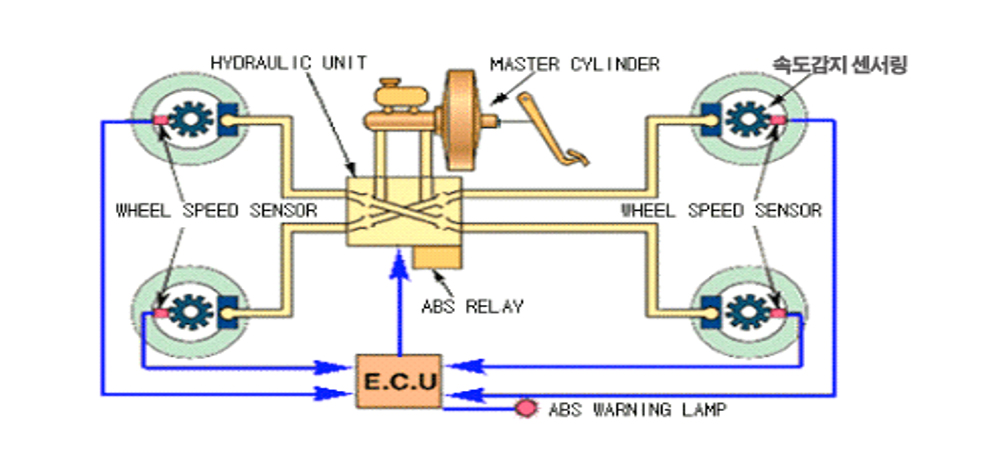

톤휠은 차량 각 바퀴의 회전수를 모니터링하여, 만일 바퀴의 잠김이나 미끄러짐이 감지될 경우 시스템을 통제하는 장치인 ABS 전자 유압 제어장치(EHCU)에 신호를 전달하는 역할을 하는 Sensor의 구성 부품이다.

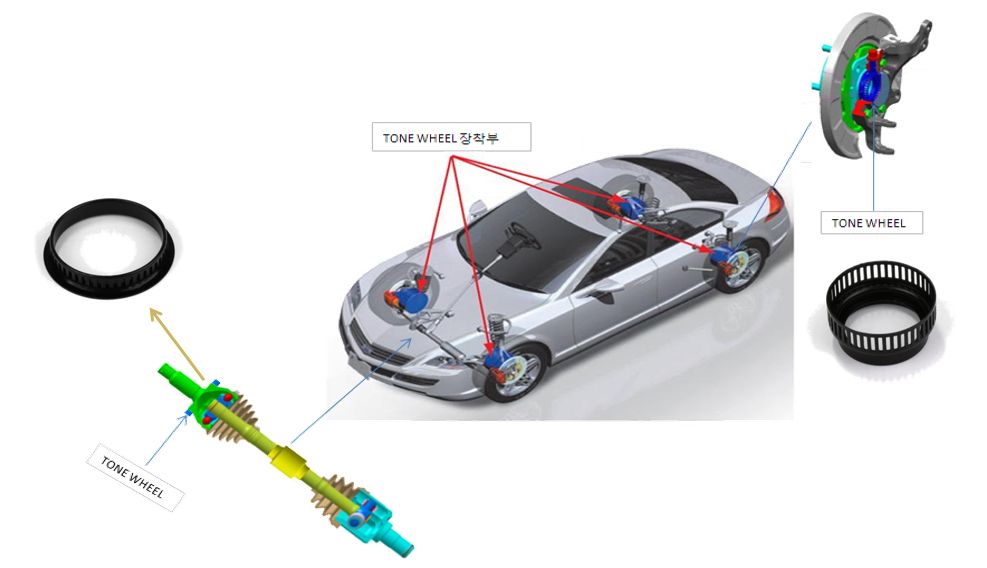

톤휠 제품의 장착 위치

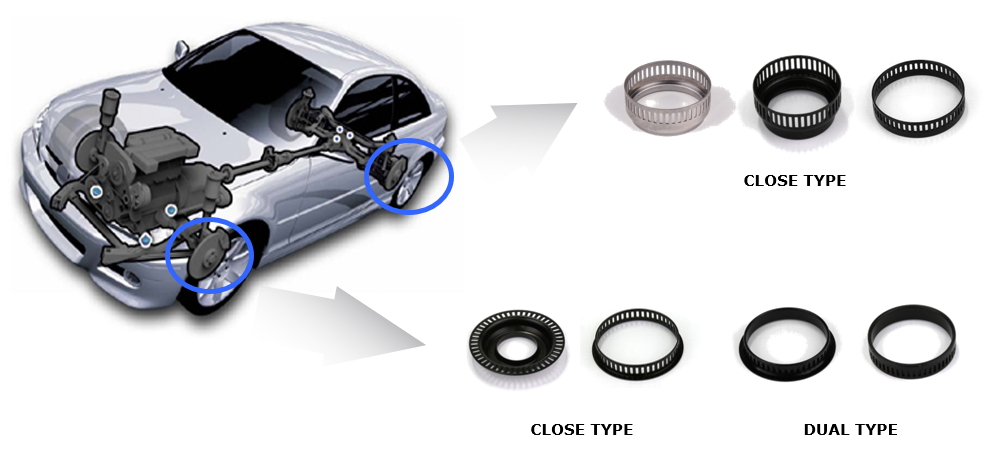

이중구조 타입(Dual Type) 톤휠
- 외부 충격에 의한 Crack의 우려가 없음
- Drive Shaft Outer Race에서 발생하는 녹 전이를 방지함
- CV Joint / Hub Bearing 구분 없이 장착 가능
Close타입(Close Type) 톤휠
- 외부 충격에 의한 Crack의 우려가 없음
- Drive Shaft Outer Race에서 녹이 발생 할 경우 전이 방지 어려움
- Hub Bearing 한정 장착 가능
| 소결타입 톤휠 | 스템핑 톤휠 (Close type) | 스템핑 톤휠 (Dual Type) | |
|---|---|---|---|
| 형상 |  |
 |
 |
| 중량 | 183g | 30g (중량 절감 83%) | 62g (중량 절감 66%) |
| Cost | - | Cost 절감 40% | Cost 절감 40% |
| 품질 이슈 | 크랙 발생 가능성 (조립간 또는 주행중) |
강성 품질 불량 없음 | 강성 품질 불량 없음 |
| 원소재 | 분말야금 | 철판 (SPCC) | 철판 (SPCC) |
| 비 고 | 조립 시 품질불량 공정 누락에 의한 경도 저하 우려(열처리 누락) |
경도 저하 우려 없음 Hub Bearing 장착 |
경도 저하 우려없음 CV Joint / Hub Bearing 장착 |
